超高清晰度NOK油封样本

zengxiaodong · 发表于 2021-8-2 18:00

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

文件很小，但是清晰度无与伦比，里面图形可以放大到很大的倍数也不失真！

NOK-油封选型手册.pdf (2.28 MB, 下载次数: 252)

zengxiaodong · 发表于 2021-8-2 18:02

补充后半部分内容

NOK油封样本.pdf (8.81 MB, 下载次数: 226)

zengxiaodong · 发表于 2021-8-2 18:07

这两份样本不妨都下载下来，因为内容是互为补充的。

而且两份重复的内容恰恰是最常用到的详细规格表。

zengxiaodong · 发表于 2021-8-3 08:07

放大400%的图形，毫无失真


fzh1987 · 发表于 2021-8-3 13:37

多谢楼主分享，收藏一下

jingshi · 发表于 2021-8-3 16:48

感谢楼主分享，收藏一下

zengxiaodong · 发表于 2021-8-4 11:31

大家尽可拿走不谢！

发出来仅一天多，下载量就达到27次，说明这个资料还是很有价值的。本论坛另外一个帖子提供的样本，下载下来20多兆，可是清晰度却完全无法阅读，我就是实在没办法才花钱搞来这个高清晰度版本，不敢独享。

zengxiaodong · 发表于 2021-8-6 07:31

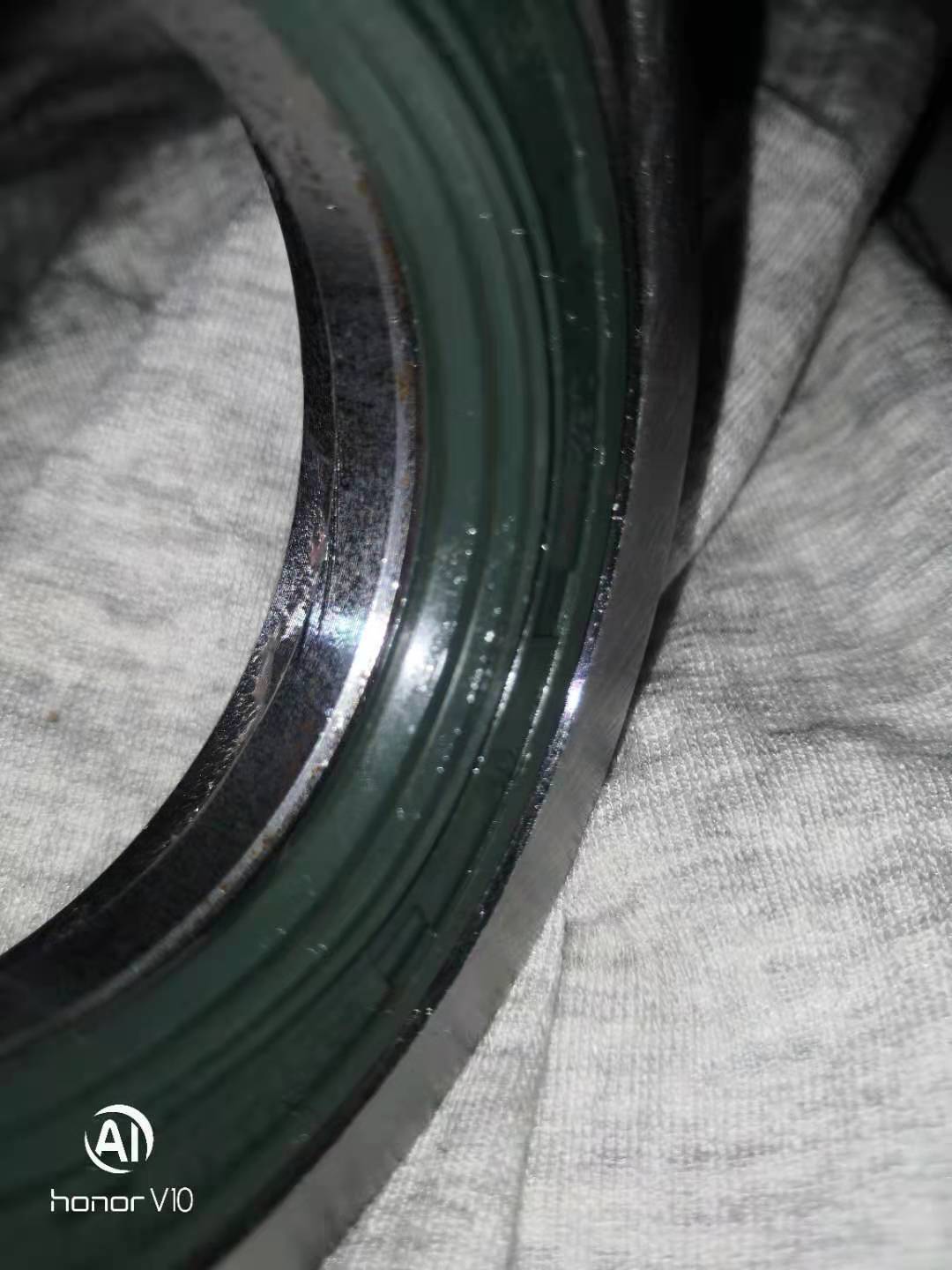

在3600r/min下连续运行10小时，轴的温度很高，接近100度，拆解洗净后仔细观察，没有发现油封唇口任何磨损、烧伤的迹象，但是轴的表面倒是有明显的磨痕！

要知道，轴是渗碳淬火零件，轴表面进行了精磨，光洁度达到Ra0.2~0.4，在精磨后，又上车床进行了金刚砂纸打磨，砂纸牌号240#


zengxiaodong · 发表于 2021-8-6 07:34

经咨询NOK技术工程师，认为油封无磨损而轴表面有明显磨痕，最大的可能性是油中有污染和杂质，要求仔细清洗减速箱后加注新油再运转。

zengxiaodong · 发表于 2021-8-6 13:05
