kisssoft齿轮滚刀

longgulei · 发表于 2021-4-7 09:45

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

最近在研究kisssoft滚齿的展成模拟，发现变压力角滚刀时，按照刀具厂的滚刀图纸，输入到kisssoft里面后，导出的滚刀图与刀具厂的滚刀图有差别，即kisssoft导出的滚刀图截面齿形比刀具厂的“厚”一些，大概单边厚0.1mm，不知道是我哪里设置问题还是什么，滚刀参数是严格按照滚刀图纸输入的，求有经验的各位帮忙分析下，谢谢

梦飞飞141414 · 发表于 2021-4-7 22:21

原始数据能不能发出来试一下呢

longgulei · 发表于 2021-4-8 12:44

如下图，O(∩_∩)O哈哈~，搞不懂，就是不一样

longgulei · 发表于 2021-4-8 12:45

如下图，O(∩_∩)O哈哈~，搞不懂，就是不一样

梦飞飞141414 · 发表于 2021-4-8 14:53

因为我这边没有齿轮参数，我用mn=11,an=20，随便取齿数，直齿验算了一遍。

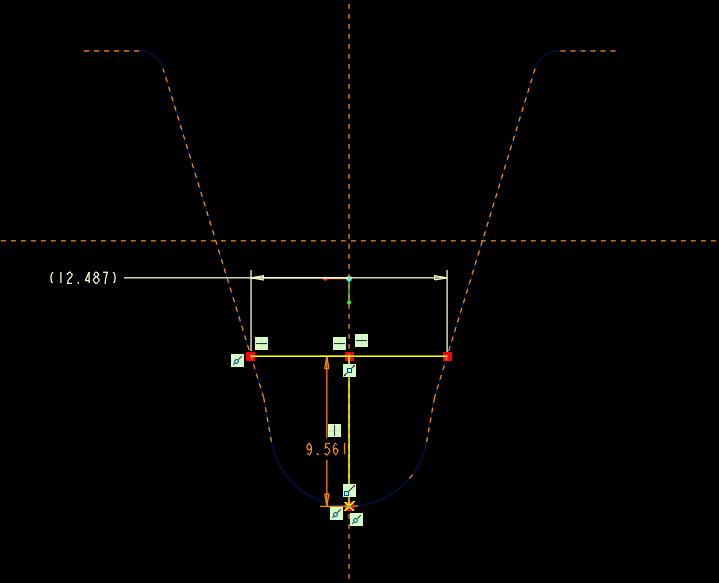

截图填入的数据没有问题，生成滚刀图后转到CREO里面量了一下，没有问题。

1

其他的我没有去做验算。我是觉得这只是一个输入输出的问题，软件不会有问题。
可能的原因，我估计是不是这个地方选错了？有螺旋角的时候，选切向跟法向存在区别。

2

longgulei · 发表于 2021-4-8 17:19

梦飞飞141414 发表于 2021-4-8 14:53
因为我这边没有齿轮参数，我用mn=11,an=20，随便取齿数，直齿验算了一遍。
截图填入的数据没有问题，生成 ...

是kisssoft那里输入后生成的滚刀图没问题么？我的生成了就是和刀具图纸不一样，大

梦飞飞141414 · 发表于 2021-4-9 12:48

longgulei 发表于 2021-4-8 17:19
是kisssoft那里输入后生成的滚刀图没问题么？我的生成了就是和刀具图纸不一样，大

我用你同样的参数输进去得到的滚刀图形，导出来量了一下，没有问题。你已经把滚刀齿厚输进去了，不存在计算，软件输出的肯定还是这么多。

我猜测你显示图形的时候，是不是选择“切向”而不是“法向”，有没有可能是这个原因？看我楼上的截图。

我刚刚抽时间又试了下，就是这个原因：你选截面的时候选错了。要选法向面。

longgulei · 发表于 2021-4-12 09:20

好，是kisssoft滚刀输出图形设置里选法向是吧？我没注意，我今天看看，谢谢了

longgulei · 发表于 2021-4-12 09:52

梦飞飞141414 发表于 2021-4-9 12:48
我用你同样的参数输进去得到的滚刀图形，导出来量了一下，没有问题。你已经把滚刀齿厚输进去了，不存在计 ...

试了下，果真是这个问题，实在太感谢了

，

08011120 · 发表于 2021-4-12 18:35

请教一下，变压力角的展成模拟怎么输参数
