楼主: 刀疤五
收起左侧

[刀具设计] 齿轮及刀具设计验算-无后角车齿刀计算

[复制链接]
发表于 2021-1-9 09:22 | 显示全部楼层
刀疤五 发表于 2020-12-25 08:33

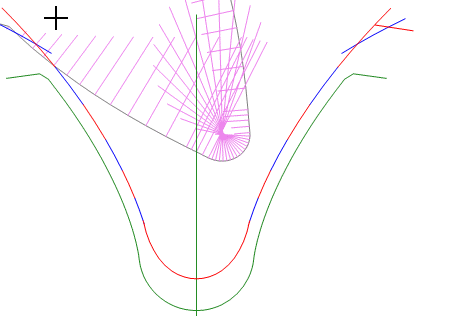

"包络图"是硬道理,常 可用于验证计算结果是否正确.
滚刀,插刀的计算软件中,经常看到包络图,这属于平面上的 ...

之前以为这种三维的切削过程不能在二维上实现,但是看到前辈的话突然有所感悟,学习了!坐等前辈发图让我等小辈能从中窥得一二
 楼主| 发表于 2021-1-11 11:31 | 显示全部楼层
skiving 发表于 2021-1-9 09:22
之前以为这种三维的切削过程不能在二维上实现,但是看到前辈的话突然有所感悟,学习了!坐等前辈发图让我 ...

有人参与交流就好!
敢问:你是在刀具厂工作吗?
发表于 2021-1-11 12:00 | 显示全部楼层
刀疤五 发表于 2021-1-11 11:31
有人参与交流就好!
敢问:你是在刀具厂工作吗?

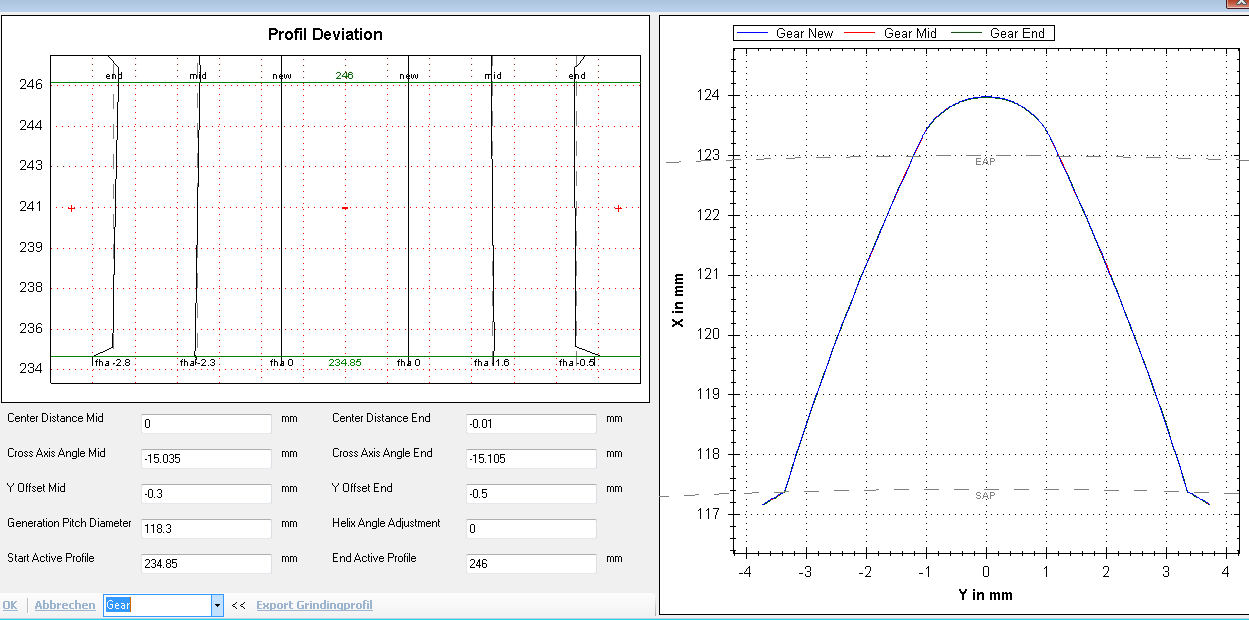

已经很全了啊。

 楼主| 发表于 2021-1-11 12:35 | 显示全部楼层
Joe2016 发表于 2021-1-11 12:00
已经很全了啊。

您发的图片,这个历害,值得学习!
 楼主| 发表于 2021-1-14 15:07 | 显示全部楼层
Joe2016 发表于 2021-1-11 12:00
已经很全了啊。

目前进入收官阶段.欢迎交流!
发表于 2021-1-15 14:30 | 显示全部楼层
刀疤五 发表于 2021-1-14 15:07
目前进入收官阶段.欢迎交流!

无后角车齿刀,最主要的就是算出Kappa角。您系统里的偏中心包含里Kappa角了吗?还是只用来调整两边fHa?
 楼主| 发表于 2021-1-15 14:55 | 显示全部楼层
Joe2016 发表于 2021-1-15 14:30
无后角车齿刀,最主要的就是算出Kappa角。您系统里的偏中心包含里Kappa角了吗?还是只用来调整两边fHa?
...

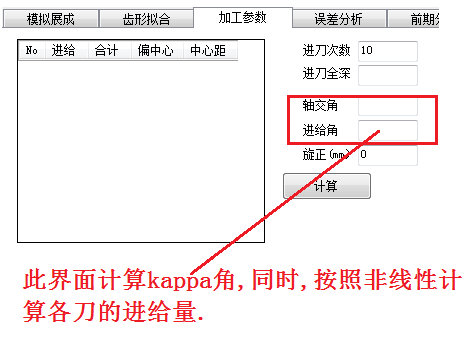

KAPPA角是计算出来的,不需和fHa联动.

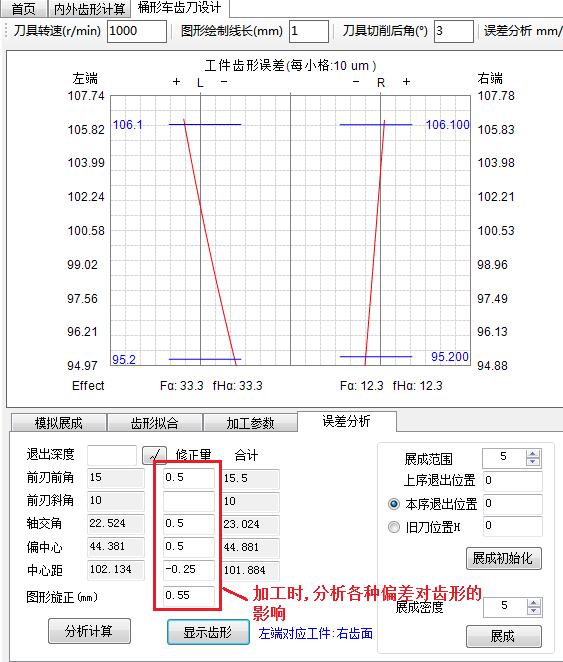

我认为车齿刀的难点在于:分析车齿任意进齿深时,工件的齿形是怎样的?车刀的切削后角如何?

 楼主| 发表于 2021-1-25 15:58 | 显示全部楼层

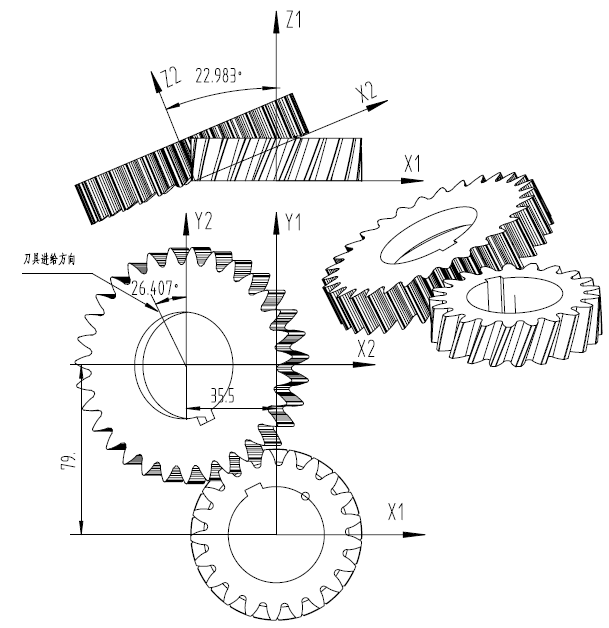

开始实战车齿!






 楼主| 发表于 2021-1-27 10:23 | 显示全部楼层

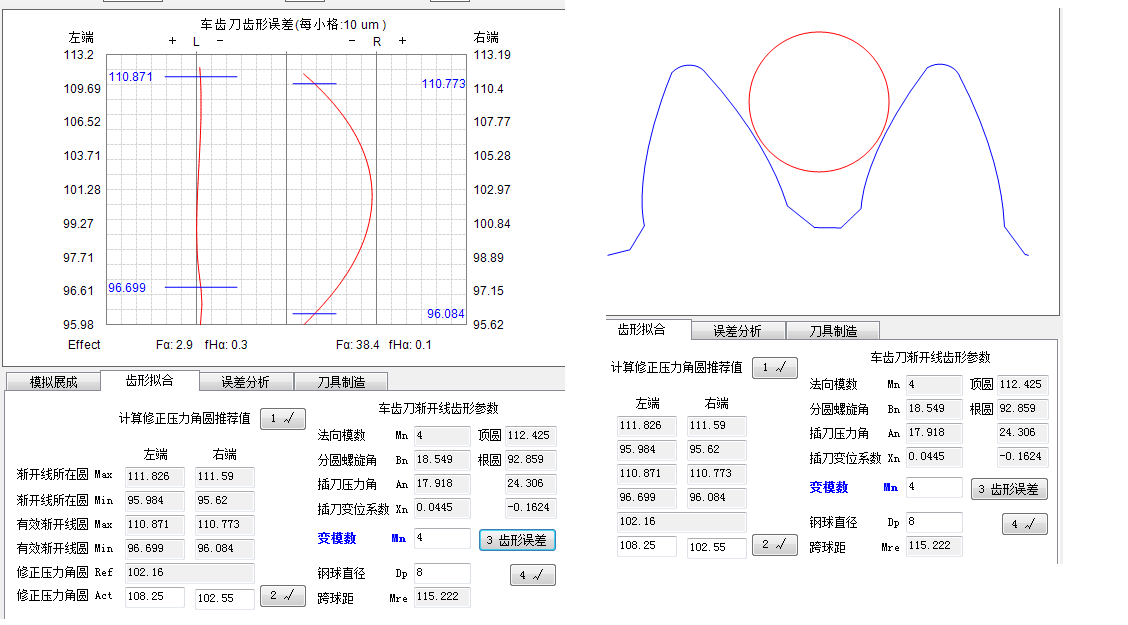

"齿形拟合"模块.车齿刀的截面齿形是曲线,磨削时砂轮按曲线修没问题,跨球距测量也按曲线计算.检测则寻找一个接近的渐开线参数来测量.齿形误差要符合下图处所示.



 楼主| 发表于 2021-1-27 13:58 | 显示全部楼层

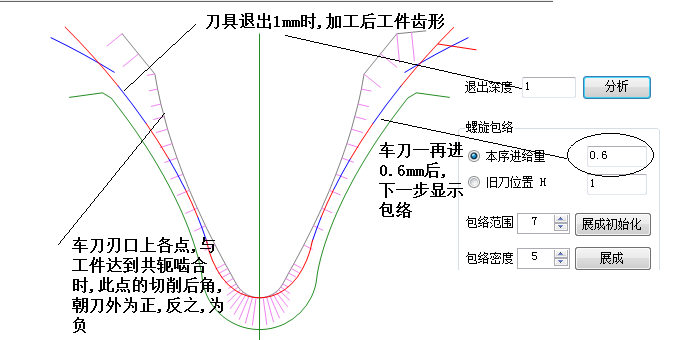

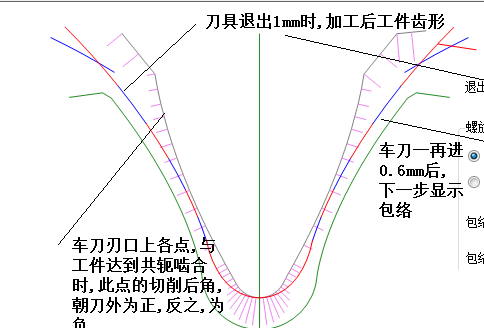

同时动态显示切削后角的螺旋包络来了

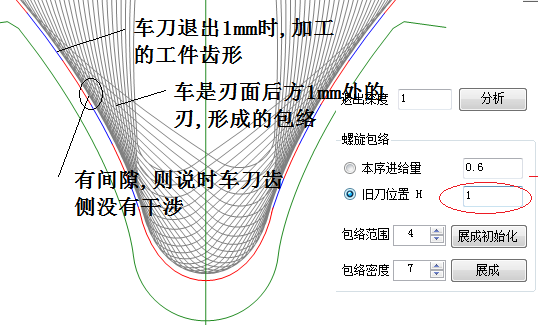

还提供另一种螺旋包络,验证车刀齿侧面是否会干涉.如下:
