[刀具设计] 齿轮及刀具设计验算-无后角车齿刀计算

[复制链接]
发表于 2020-12-8 22:19 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x
新增无后角车齿刀计算模块.

什么是无后角车齿刀:插齿刀没有顶刃后角,也没有侧刃后角,除了有顶刃前角外,和圆柱齿轮(直齿,斜齿)没有区别.
正在开发中......欢迎参与交流!


发表于 2020-12-9 08:33 | 显示全部楼层
期待学习新技术
 楼主| 发表于 2020-12-11 08:23 | 显示全部楼层

发表于 2020-12-11 09:06 | 显示全部楼层

你这个与三菱的超级刮齿刀有什么区别?

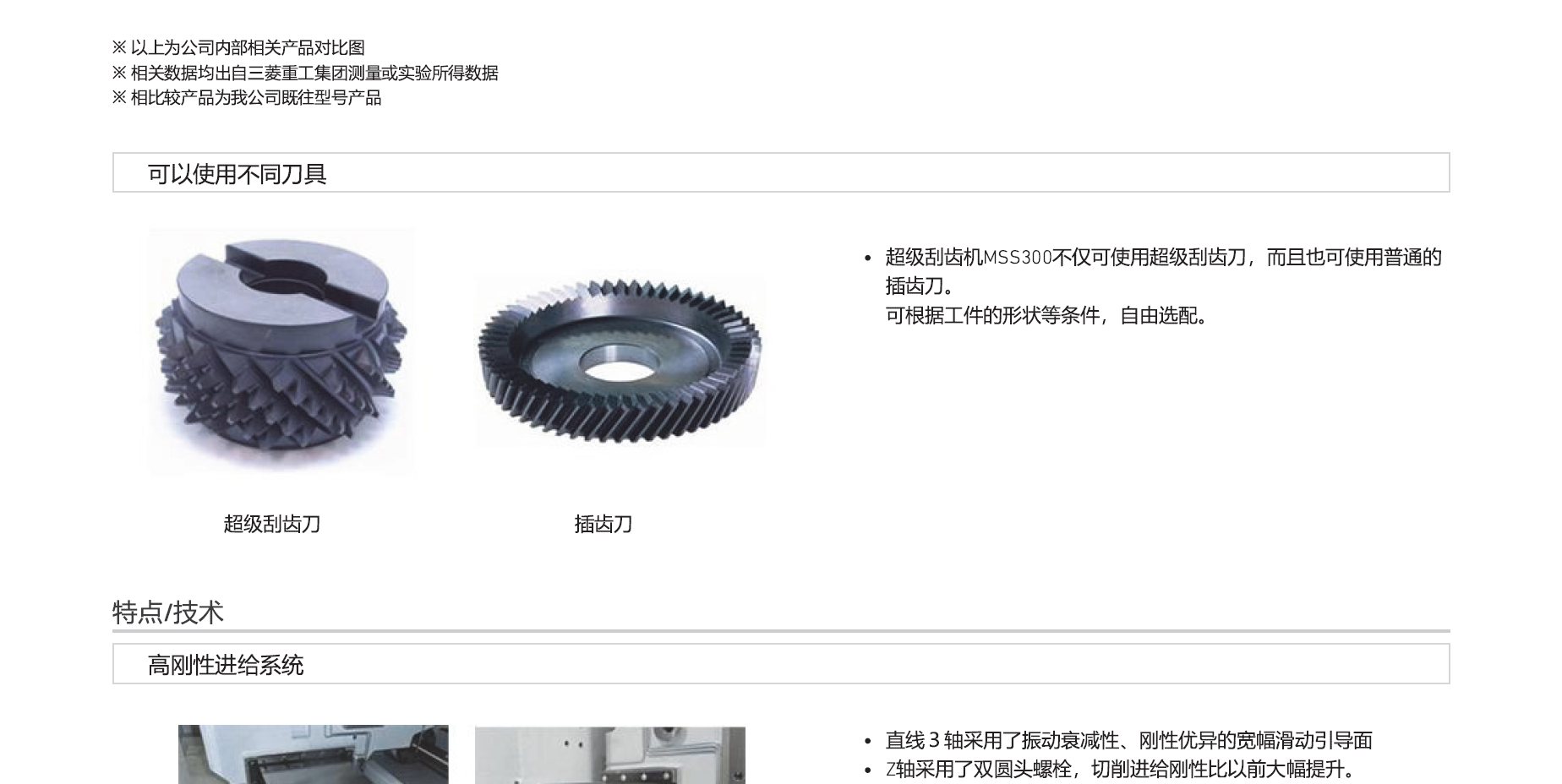

三菱超级刮齿机MSS300.pdf (942.17 KB, 下载次数: 65)


 楼主| 发表于 2020-12-11 10:23 | 显示全部楼层
zengxiaodong 发表于 2020-12-11 09:06
你这个与三菱的超级刮齿刀有什么区别?

超级刮齿刀,从刀具角度上来说还是属于传统的有后角的刀具.插齿刀是需上下往复运动,超级刮齿刀是连续一个方向运动.
桶形车齿刀是革命性的新刀具:没有后角,和圆柱齿轮一样,没有新刀,旧刀之分.加工是连续一个方向运动.可以高效率,我想以后会普及!
发表于 2020-12-11 11:22 | 显示全部楼层
刀疤五 发表于 2020-12-11 10:23
超级刮齿刀,从刀具角度上来说还是属于传统的有后角的刀具.插齿刀是需上下往复运动,超级刮齿刀是连续一个 ...

那太牛了,希望早日成功!

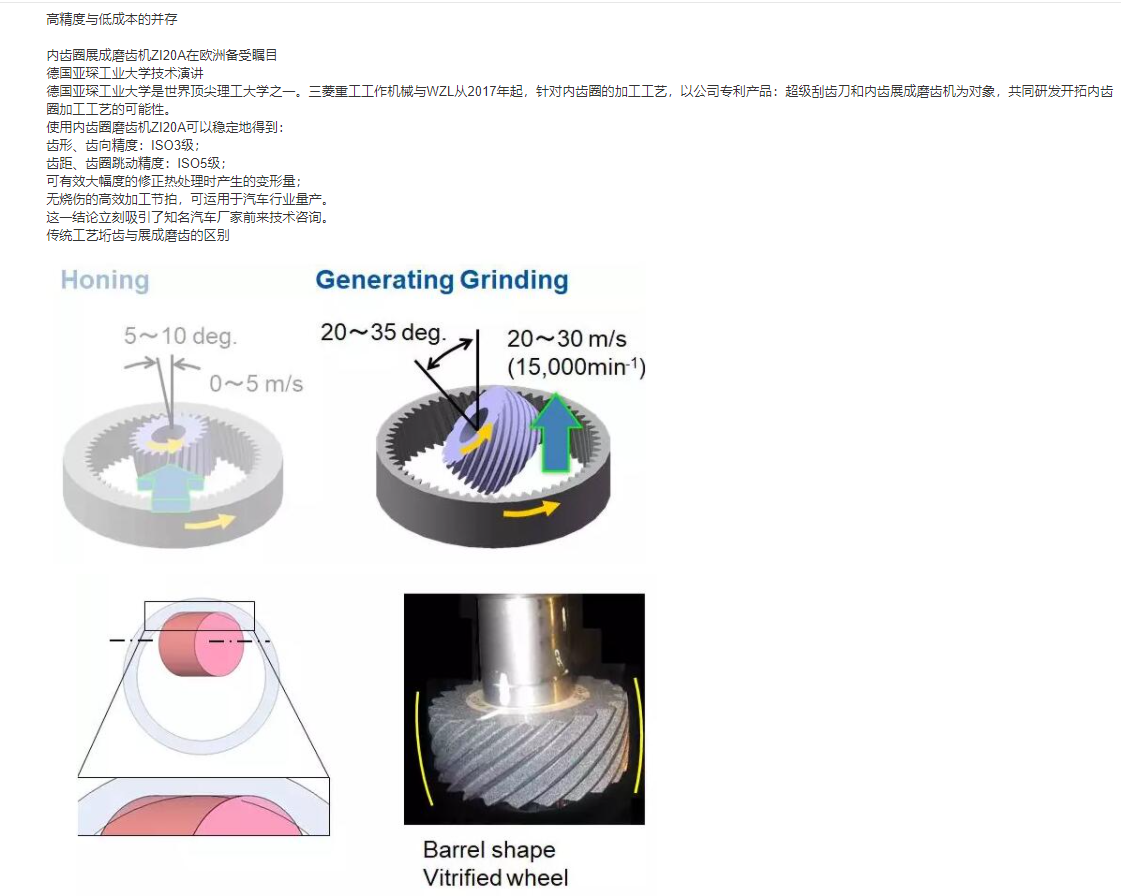

三菱还有桶形砂轮,用来磨内齿圈,我感觉磨外齿也可以。

 楼主| 发表于 2020-12-14 18:22 | 显示全部楼层

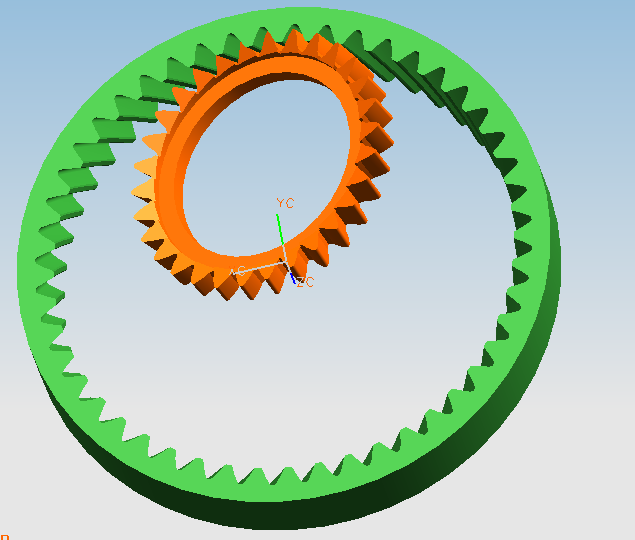

内齿加工,接刀杆不易碰工件.

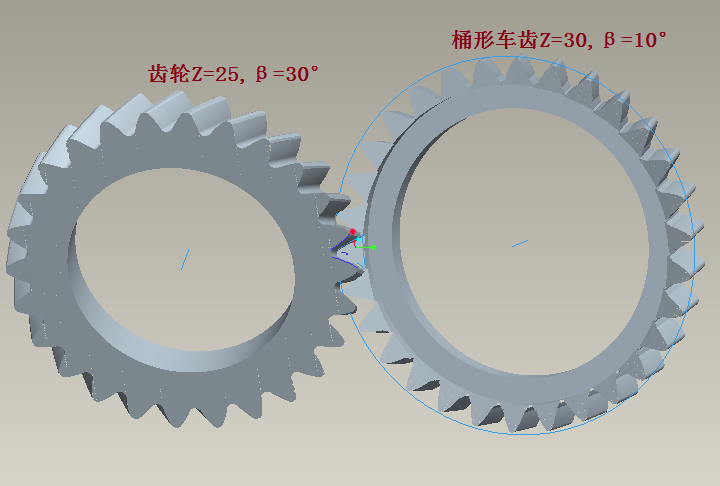

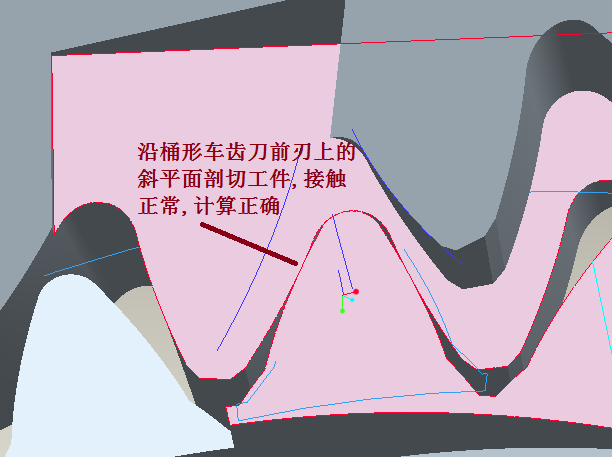

从插刀前刃斜平面剖切来看,啮合正确

发表于 2020-12-14 22:05 | 显示全部楼层
版主的三维图有时用proe,有时好像是ug,高手都是多面手啊
 楼主| 发表于 2020-12-15 09:24 | 显示全部楼层
jxgzlyh 发表于 2020-12-14 22:05
版主的三维图有时用proe,有时好像是ug,高手都是多面手啊

有人说,画齿轮首先用油鸡,其次破衣,骚的我渴死等软件.
发表于 2020-12-15 14:49 | 显示全部楼层

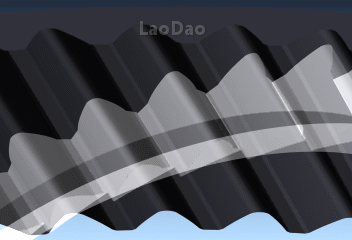

帮老刀检查了一下,0.001的精度量级。

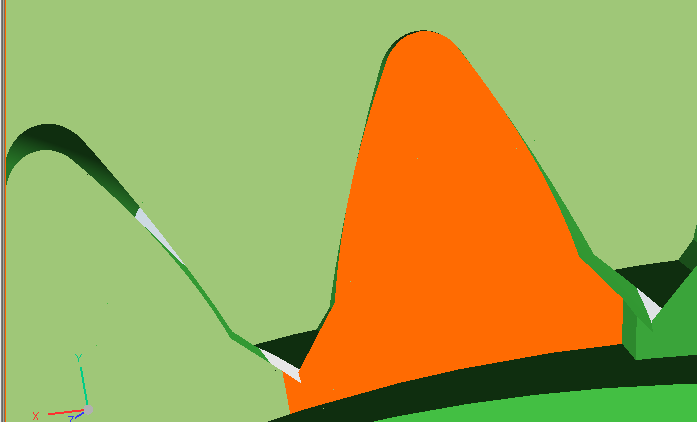

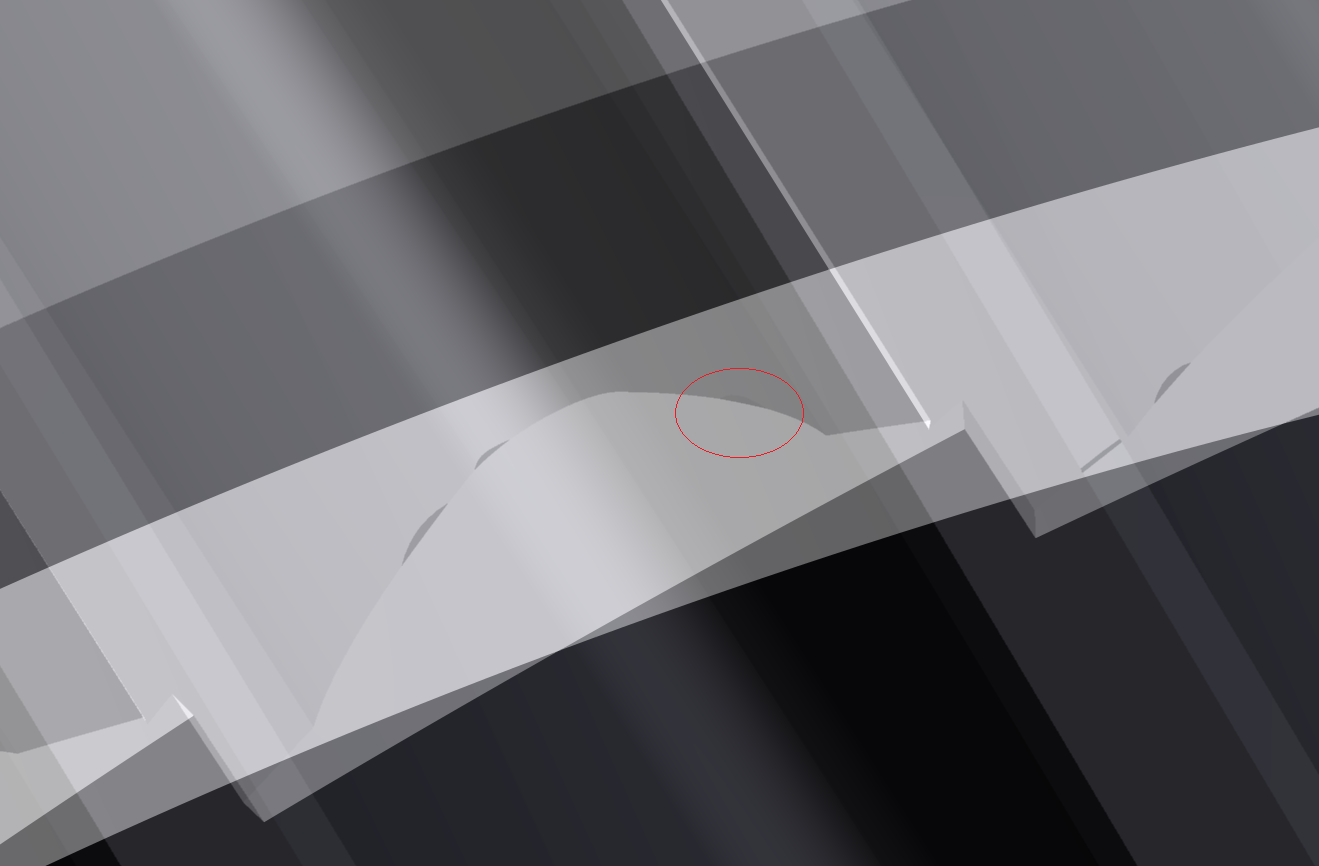

因为是点接触,且自然形成的后角已经足够大(>3°),所以把干涉厚度取到0.01时,动图能够看清接触点。

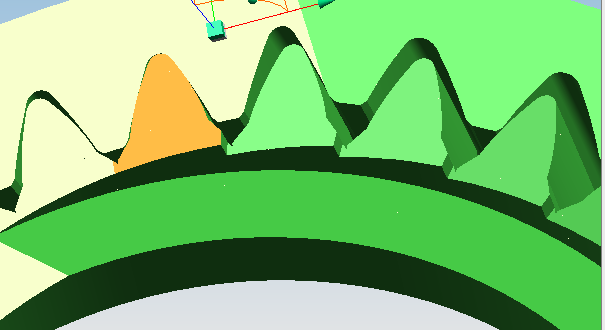

静止大图:


动图:
Skiving Cutting-01.gif

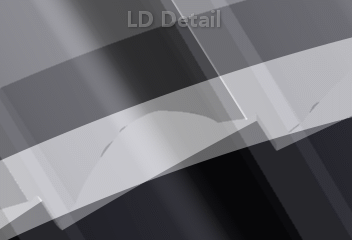

细部:
Skiving Cutting-02.gif
