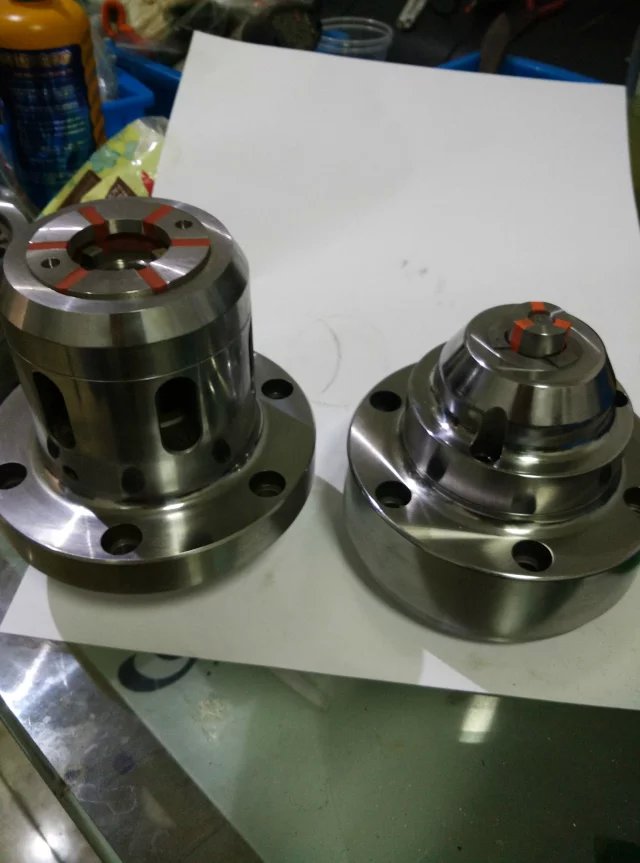

内涨心轴以及全包裹外径夹具介绍

上海遇合机电 · 发表于 2016-7-25 10:58

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

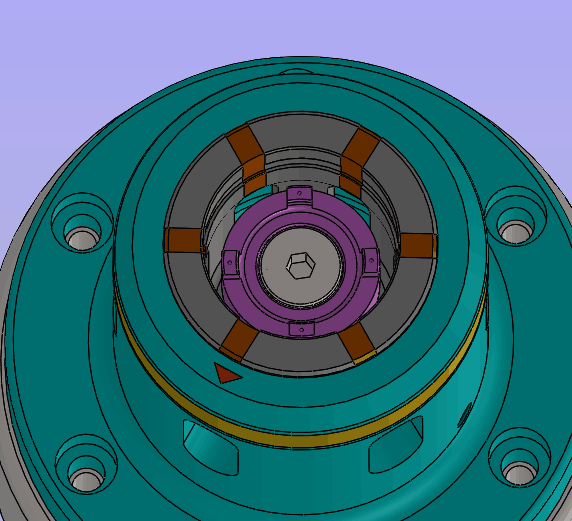

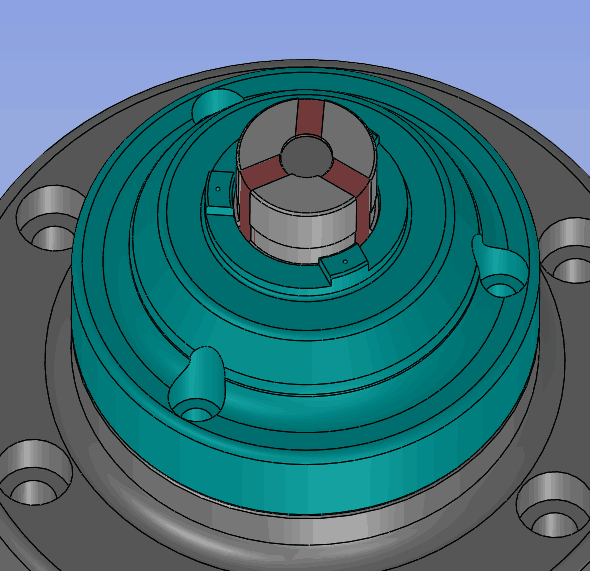

夹具精度说明平行度≤0.005mm ；
以内孔为基准测端面跳动≤0.005mm；
以内孔为基准测外径跳动≤0.01mm；同轴度≤0.01mm

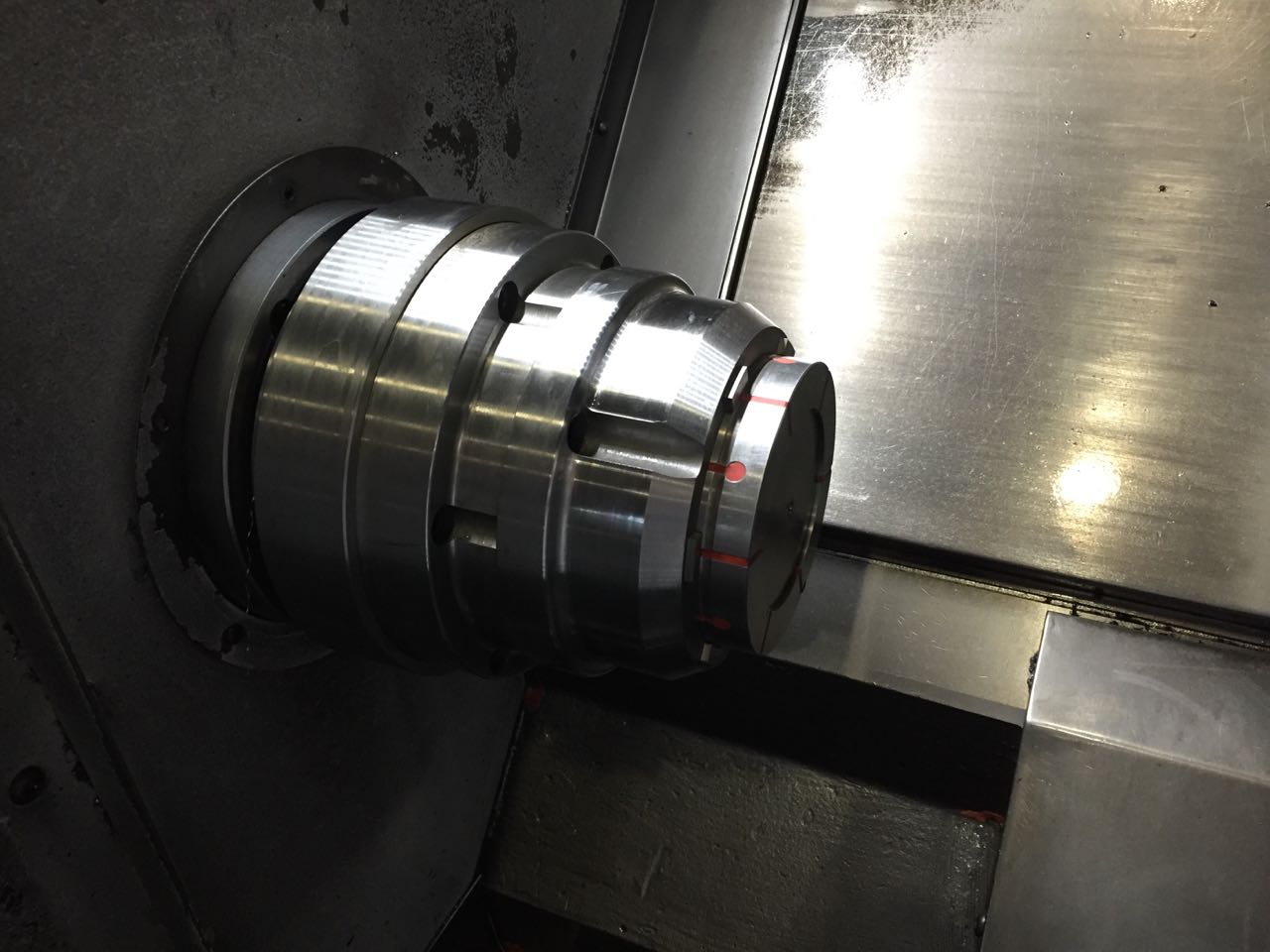

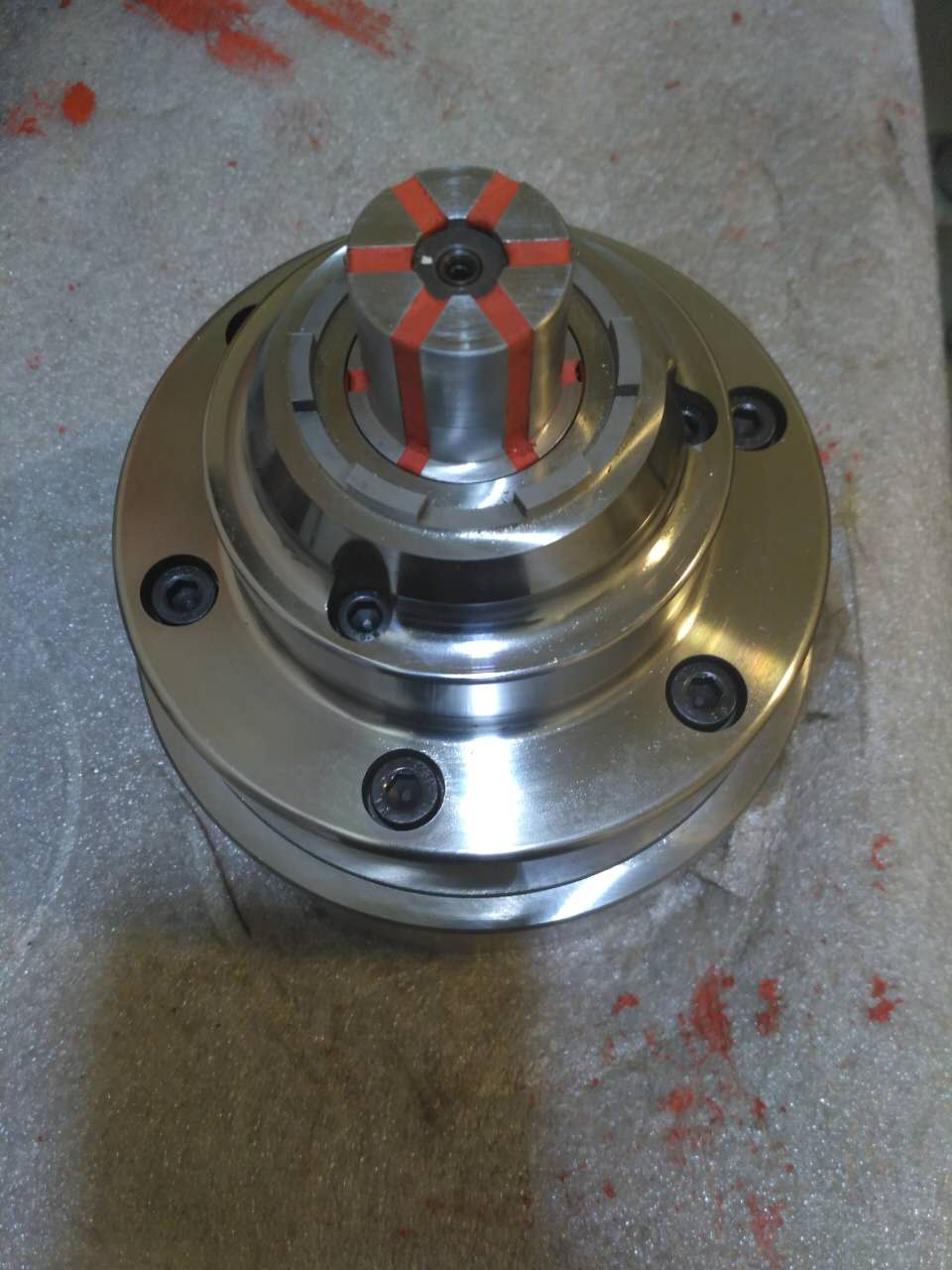

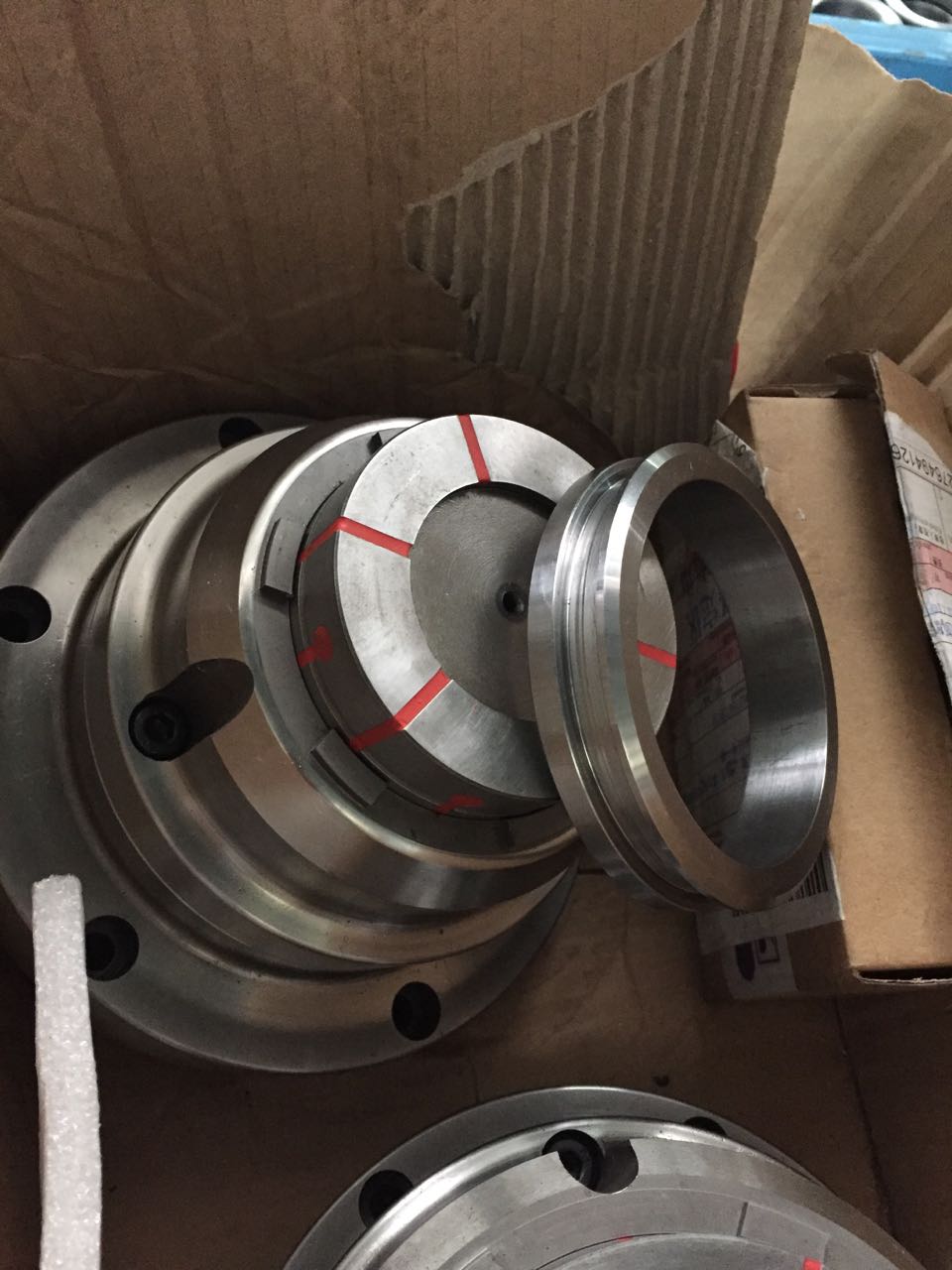

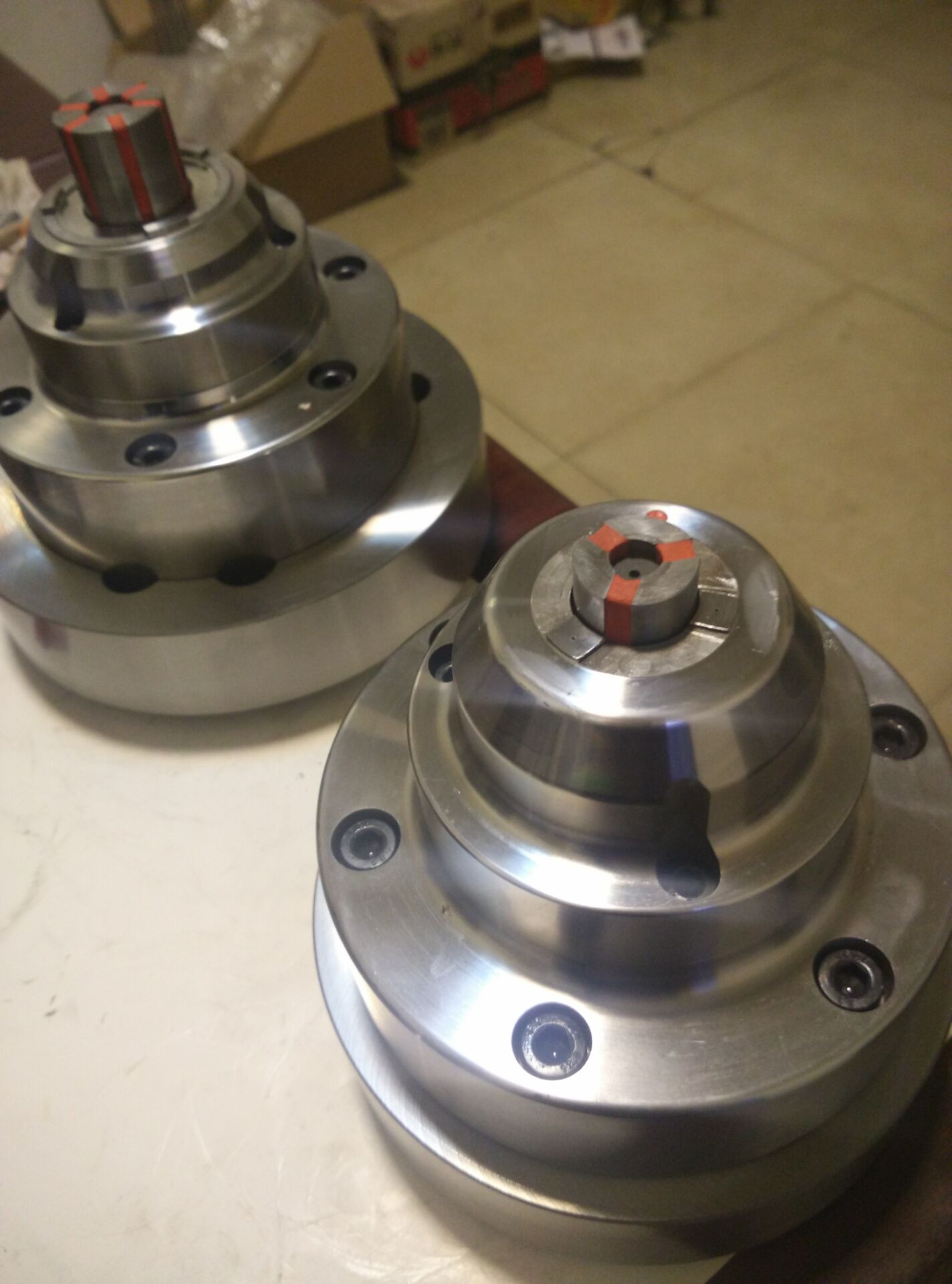

高精密气密检测硫化灌胶夹持系统分为后拉式内涨夹具（带气体检测)和后拉式外圆夹具（（带气体检测及从内往外吹气双功能))两大类。弹性好、耐油、抗腐蚀、寿命长，适用于数控车床和加工中心的液压、气动工装。有六大优势：
一、平行夹紧，涨套接触内孔面积更大，变普通筒夹和工件之间的线接触为面接触，工件不易变形。当棒料尺寸发生变化时，夹头瓣能保持与棒料的平行度。平行夹紧使得棒料“后退”现象最小化，而且只需更小的拉杆拉力就可以实现与传统夹头相同的夹紧能力。后拉式设计，也就是涨套后移，带动工件后靠，端面更贴合定位。
二、弹性槽之间用硫化硅橡胶连接，可以与工件配合做到大间隙，拥有比标称尺寸±0.5mm 的夹紧范围，在这个范围内适应棒料尺寸变化而不需要更换筒夹。适应机械手，不怕空拉报废涨套。
三、具备一定的吸震能力，减少机床或者刀具震动带来的粗糙度损失。
四、硫化硅橡胶不会变脆并能够阻挡冷却液。由于这种密封式设
计，能够阻止切屑进进筒夹系统，同时保证了筒夹的长寿命。
五、夹头瓣张合同步性好，夹持精度高，夹持精度可以控制在
0.010mm 内，远高于液压卡盘 0.03mm 的夹持精度。
六、配备气密检测功能，如果工件安装时工件轴线和主轴轴线偏离，气体会溢出触发压力检测器，送出信号到机床控制系统，并可以产生提示信号强制机床停机，起到了自働化防错作用。
用本系列夹具生产的零件，圆度和平行度不良率大大降低，也可以避免夹持不到位、夹头瓣失效断裂造成的品质不良，特别适合于自动化生产线。

上海遇合机电设备有限公司
尚兴召 13524326542
QQ:448510234
