楼主: mrmrw
收起左侧

分享一个有点设计难度的轮系3D图

    [复制链接]
 楼主| 发表于 2016-3-16 11:25 | 显示全部楼层
本帖最后由 mrmrw 于 2016-3-16 11:27 编辑

在常规的蜗杆斜齿轮副设计中,一般轴交角都是90°的,但是也有非90°的。
*********************
(1)轴交角都是90°的:在汽车配件市场中常用的各类驱动电机中,加肥减瘦型的蜗杆斜齿轮副比比皆是。


登录/注册后可看大图



登录/注册后可看大图



登录/注册后可看大图



登录/注册后可看大图

*******************
(2)非90°的蜗杆斜齿轮副


登录/注册后可看大图



登录/注册后可看大图
 楼主| 发表于 2016-3-16 11:27 | 显示全部楼层
再分享一个交错轴斜齿轮副+梯形螺纹传动副的。在一些小传动单元中使用的。
蜗杆和丝杆都是金属的,斜齿轮和螺母都是POM的。 当然蜗杆是减薄的,斜齿轮是加肥的。丝杆和螺母采用的Tr12×3的单线螺纹,其强度可以通过调节配合长度来实现。


登录/注册后可看大图



登录/注册后可看大图

 楼主| 发表于 2016-3-16 11:29 | 显示全部楼层

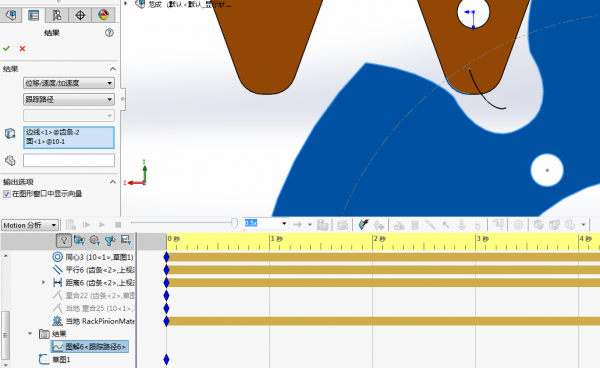

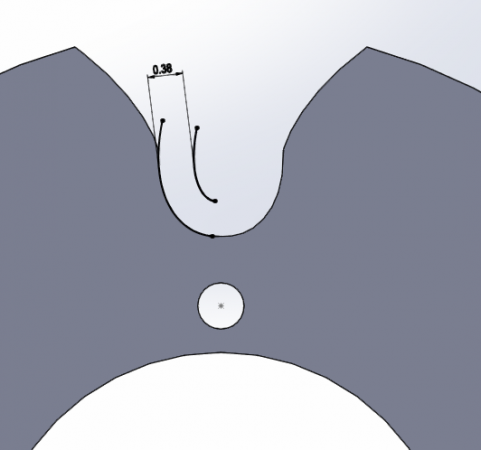

在本论坛中,对于过度曲线的求解,以woodee版主给出的方法最经典。但是很多人对UG不熟悉,也不想仔细研究那个过度曲线的方程。在这里,
我使用工程软件来求解。用SW购买Adams软件中的Motion插件,就可以很容易绘制出过渡曲线了!



登录/注册后可看大图



登录/注册后可看大图





登录/注册后可看大图


 楼主| 发表于 2016-3-16 11:30 | 显示全部楼层
再分享一个需要配齿的轮系,难度不是很大,比较适中。轮系特点是:
(1)采用两端蜗杆,蜗杆除了旋向不同外,其余参数一致,且要求对称加工。
(2)两个蜗杆分配配一个双联斜齿轮中的大齿轮;双联斜齿轮中的小斜齿轮必须与输出的大齿轮正确啮合。
(3)基于加工检测方便,双联斜齿轮的两个齿轮必须对位制造,如图中的两个小红点标记。
**********************************
  轮系设计难点:
(1)双联齿轮的对位要求。
(2)斜齿轮在不同位置上的轮齿齿形扭转角度计算。
(3)加肥减瘦型蜗杆斜齿轮设计,与两端蜗杆对称中心的计算
*******************
(1)轮系基本装配图


登录/注册后可看大图



(2)反面观察轮系


登录/注册后可看大图

(3)两端蜗杆与斜齿轮的啮合


登录/注册后可看大图

(4)双联齿轮的对齿要求,如红点所示


登录/注册后可看大图

(5)小齿轮与大齿轮啮合,有配齿关系存在。


登录/注册后可看大图

(6)在大齿轮任意界面内,小齿轮与大齿轮必须正确啮合。


登录/注册后可看大图

评分

1

查看全部评分

发表于 2016-3-16 17:23 | 显示全部楼层
谢谢mrmrw版主,为我们一次提供了如此多的实例,很具有艺术性的设计。
发表于 2016-3-16 22:29 | 显示全部楼层
mrmrw 发表于 2016-3-16 11:30
再分享一个需要配齿的轮系,难度不是很大,比较适中。轮系特点是:
(1)采用两端蜗杆,蜗杆除了旋向不同 ...

请问师傅:
               1..这个左旋向右同轴的蜗杆轮系中,双联齿的大小齿要对齿才可以,是什么原因呀。


                2..双联大小齿的齿数是不是要成整倍数呀?
 楼主| 发表于 2016-3-17 09:16 | 显示全部楼层
zyh007zyh 发表于 2016-3-16 22:29
请问师傅:
               1..这个左旋向右同轴的蜗杆轮系中,双联齿的大小齿要对齿才可以,是什么原因 ...

双联齿轮需要对齿是基于以下原因:
(1)轮系安装条件的限制,如果不对齿,就会发现最后一个齿轮无法安装。
(2)双联齿轮为塑料注塑成型,模具中两个斜齿轮的齿圈都是活动的,需要复位,因此需要一个比较好找的位置来判断——最好的位置就是两个齿轮的上端面的齿对齿或齿对槽(中线重合),这方便模具型腔加工、标记、安装、检测。
(3)最后一级,大齿轮与配对小齿轮的齿数如果客户整除,那就增加了大齿轮配齿的位置数(Z大/Z小),便于安装;如果不整除,这个安装位置就不好找了,安装不方便。
发表于 2016-3-18 21:45 | 显示全部楼层
顶一顶  长知识了
发表于 2016-3-21 16:17 | 显示全部楼层

楼主你这个皮带轮的张紧装置是是活动的弹簧来调整皮带的松紧吗?
 楼主| 发表于 2016-4-1 12:57 | 显示全部楼层
明泰 发表于 2016-3-21 16:17
楼主你这个皮带轮的张紧装置是是活动的弹簧来调整皮带的松紧吗?

没有加弹簧,因为这个产品的要求不高,只是利用了一下张紧实现皮带的预紧力。
