关于行星齿轮传动的计算表格

阿懵 · 发表于 2009-7-20 11:53

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由阿懵于 2009-9-19 15:37 编辑

经过一段时间的验证与整理，现在将渐开线行星齿轮传动的计算表格上传，希望能够对喜欢行星齿轮传动的朋友有一点帮助，同时希望高手指点以利改进！文件的密码在附件中，如果各位朋友使用后觉得还可以请别忘了顶我一下哦！！
坛主应该给我加分呶！！！

提醒注意：表格里面的材料以及接触强度的项目没有搞好，大家只要使用计算部分即可以。

阿懵 · 发表于 2009-7-20 12:00

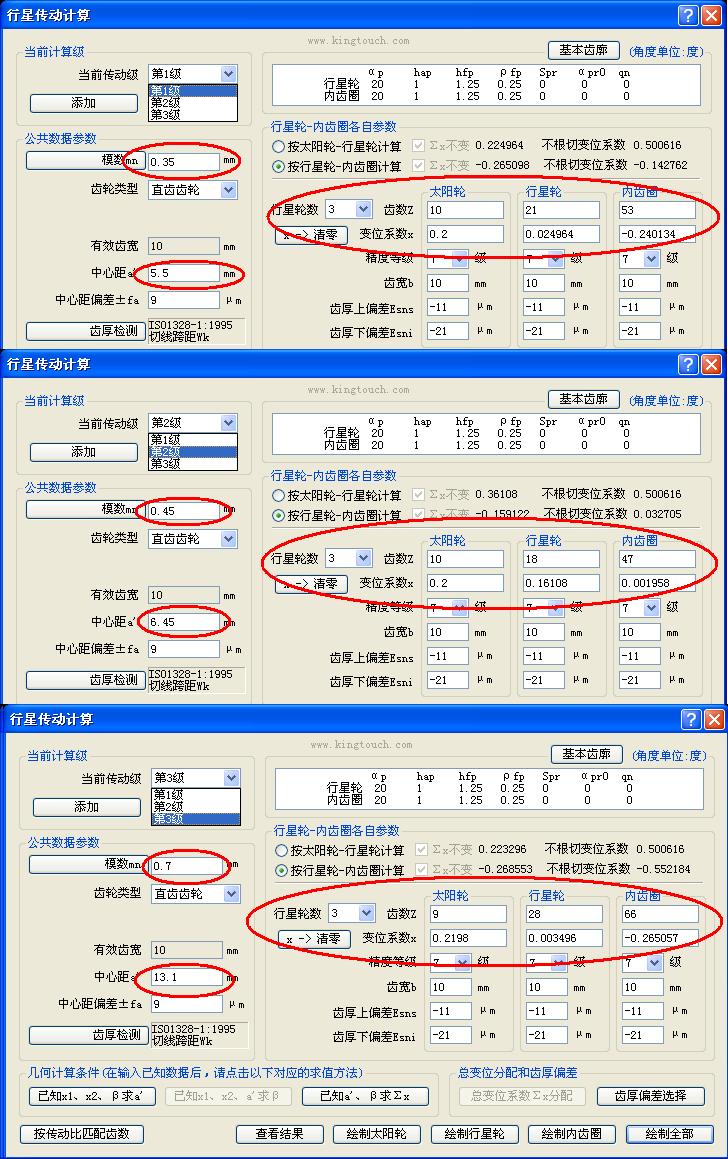

总计可以进行六级串联的行星传动计算，从左往右依次填写绿色框内的内容级可以

zcjpg497 · 发表于 2009-7-20 13:03

挺好，就是太复杂。

niuershiye · 发表于 2009-7-20 13:57

本帖最后由 niuershiye 于 2009-7-20 14:10 编辑

所例举的例题，好像不是一套的产品。

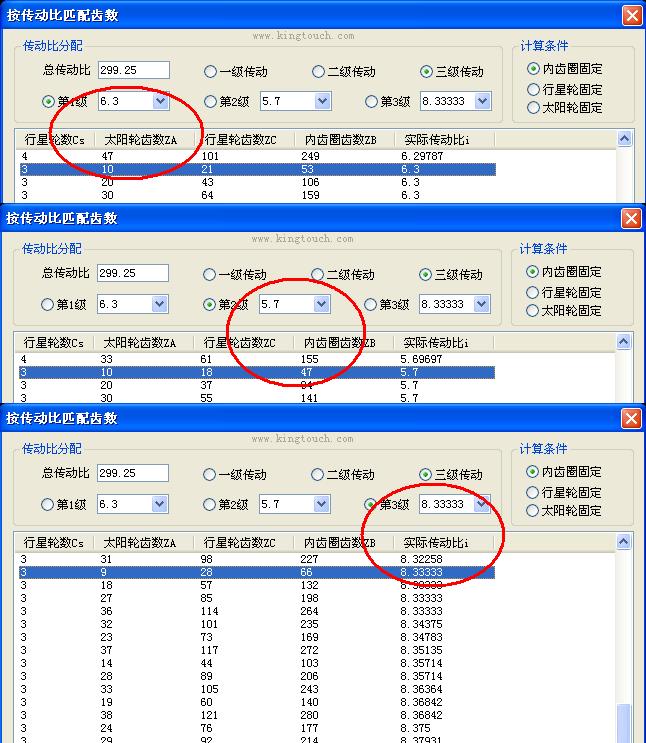

我给出的是2-3-1 的次序，也不像是一套的。

============
这样计算比较简单一些。

niuershiye · 发表于 2009-7-20 14:25

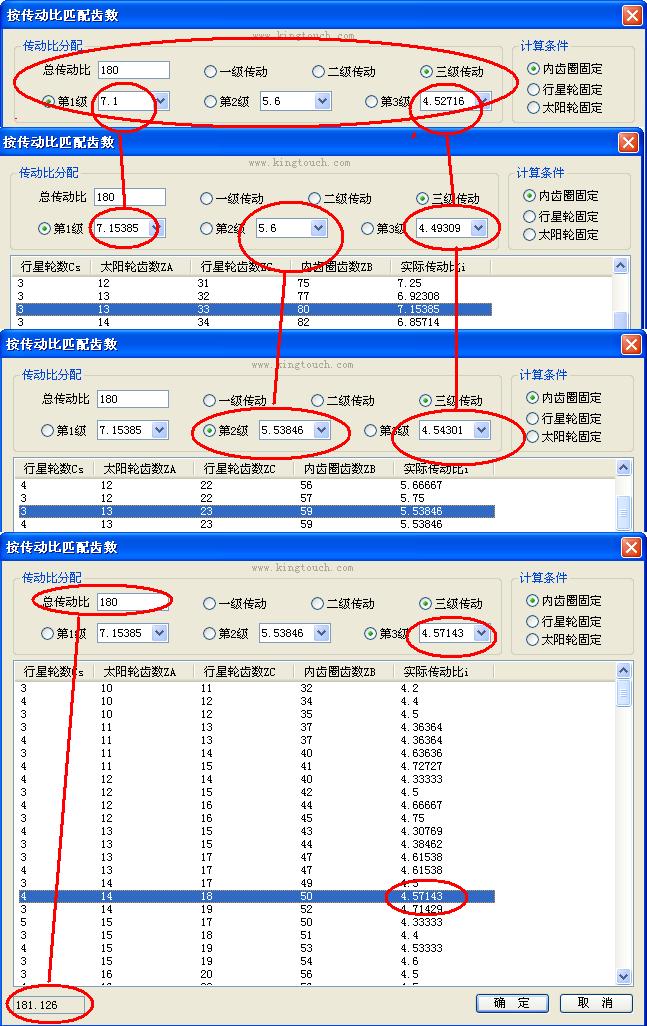

我们软件中总传动比分配中自动计算过程（用户可以干涉）

panxc1972 · 发表于 2009-7-20 16:05

第一感观是复杂，感觉不易操作。不过能和大家共享还是谢谢啦！

阿懵 · 发表于 2009-7-21 09:38

想要简单明了迅速搞定计算还是niuershiye的专业软件，我这个玩意只是一个计算表格。呵呵呵！！

scs1202 · 发表于 2009-8-1 22:54

好东西，楼主太好

lethe982575 · 发表于 2009-8-4 10:00

谢谢分享，先下了

流得滑333 · 发表于 2009-8-26 15:47

收藏,多谢分享,顶顶顶!!!!!!!!!!!!!!!
